Система обратного осмоса WaterProfile 2х4040 рассчитана на объект, которому нужно порядка полутонны обессоленной воды в час: небольшое производство, пищевой цех, котельная с парогенератором, теплица. Два мембранных элемента 4040 включены последовательно по концентрату, поэтому установка отбирает больше пермеата с того же объёма исходной воды, чем два независимых блока.
Как работает. Механический предфильтр 5 мкм снимает взвесь, многоступенчатый вертикальный насос SHIMGE поднимает давление до 10–12 бар, вода идёт на первый мембранный элемент, его концентрат — на второй. Пермеат двух элементов собирается в общий коллектор, концентрат частично возвращается на вход насоса линией рецикла, остальное сбрасывается в дренаж. Отбор пермеата обычно 40–55 %: на 500 л/ч чистой воды установка потребляет около 900–1200 л/ч исходной, точное значение зависит от состава воды и настройки рецикла.
Состав установки:
- рама с эргономичной компоновкой;
- многоступенчатый вертикальный насос SHIMGE, гарантия 24 месяца;
- мембраны Vontron XLP/ULP 4040 — 2 шт. в бесшовных корпусах из нержавеющей стали;
- предфильтр механической очистки 5 мкм BB10;
- электромагнитные клапаны RAIFIL — 2 шт.;
- электрика ETIMAT, многофункциональный пульт управления;
- ротаметры пермеата, концентрата и рецикла;
- виброустойчивые манометры;
- линии гидропромывки и заполнения мембран пермеатом.
Почему две мембраны выгоднее одной большой. Элементы 4040 дешевле в замене, чем 8040, и есть на складе постоянно. Для производительности до 500–600 л/ч сборка на 4040 обходится дешевле в обслуживании; на больших расходах уже выигрывает 8040.
Где применяется: пищевые производства и пекарни, кафе и рестораны, подпитка паровых котлов и парогенераторов, лаборатории, тепличные хозяйства, розлив воды, автомойки с бесконтактной сушкой.
Мембраны Vontron 4040 по паспорту производителя: ULP21-4040 — 9,1 м³/сут пермеата и селективность 99 % (тест: 1 500 мг/л NaCl, 10,3 бар, 25 °C, отбор 8 %), XLP11-4040 — 7,6 м³/сут и 98 % (тест: 500 мг/л NaCl, 7 бар, 25 °C, отбор 15 %). Паспортные цифры получены в лабораторных условиях, поэтому в рабочей установке производительность закладывается с запасом.
Требования к исходной воде. Обратный осмос — финишная ступень, и перед ним нужна подготовка: свободный хлор — 0 мг/л (иначе полиамидный слой мембраны разрушается необратимо), железо — не более 0,1 мг/л, марганец — не более 0,05 мг/л, взвесь — снята механической фильтрацией, индекс SDI — не выше 5. Жёсткость связывается антискалантом либо снимается умягчением до мембранного блока. Температура воды +5…+40 °C, давление на входе не ниже 1,5 бар. Подберём предподготовку по анализу воды — без неё мембраны выходят из строя за месяцы вместо лет.
Обслуживание. Картридж предфильтра меняется по перепаду давления на манометрах (обычно раз в 1–3 месяца), мембраны промываются химически при падении производительности на 10–15 % или росте перепада давления. Ротаметры пермеата и концентрата позволяют контролировать отбор и вовремя увидеть загрязнение мембран, не разбирая установку.
Про габариты. Рама стандартная — 1300 мм по высоте: на системах от 250 до 500 л/ч мембранные корпуса не выступают за её пределы, поэтому установка проходит в обычный проём и встаёт вплотную к стене.
Технические данные:
- Производительность по пермеату: до 500 л/ч
- Мембраны: 2 × 4040 (Vontron XLP/ULP)
- Степень обессоливания: 97–99 %
- Солесодержание исходной воды: до 2 г/л
- Рабочее давление на мембранах: 10–12 бар
- Минимальное давление на входе: 1,5 бар
- Температура исходной воды: +5…+40 °C
- Питание: ~220 В, 50 Гц
- Присоединения: исходная вода G1″ внутр., пермеат G1/2″ наружн., концентрат G1/2″ наружн
- Габариты (В×Ш×Г): 1300×700×500 мм

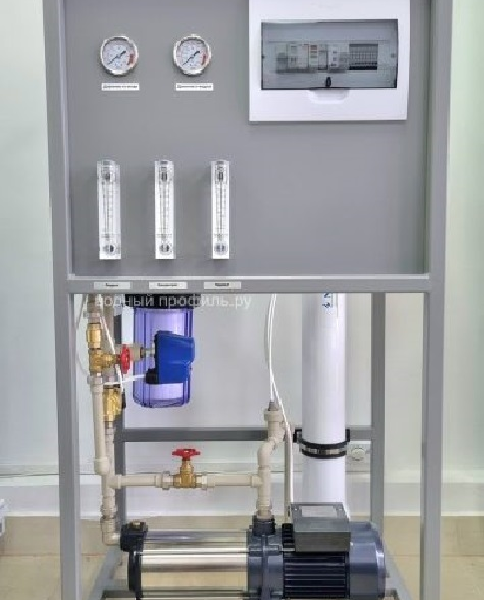

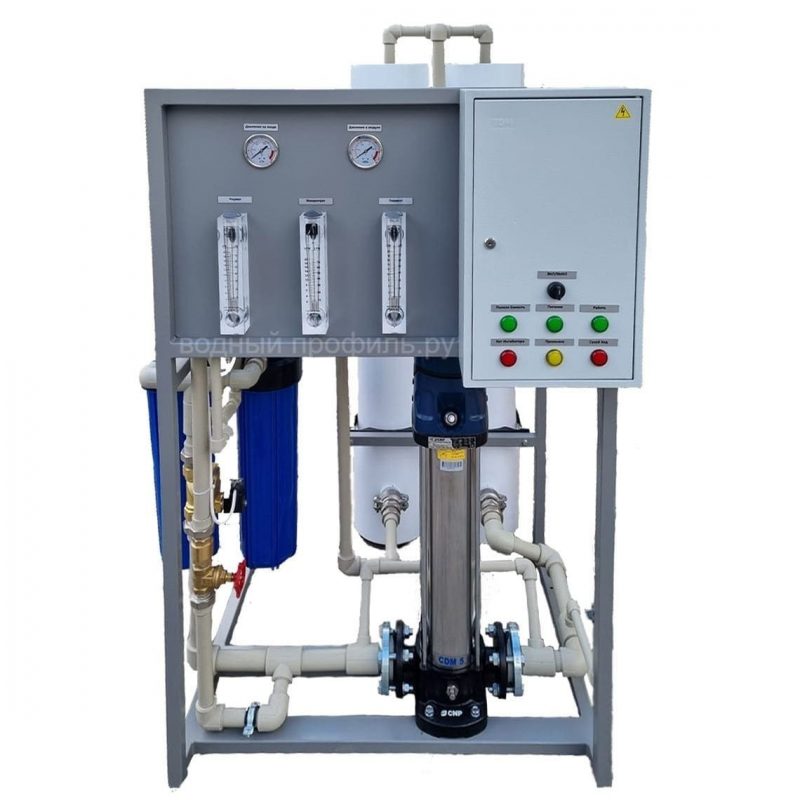

На фото — установка того же семейства: сборки WaterProfile собираются на одной раме и отличаются числом мембран и типоразмером насоса.
Соберём под ваш анализ воды, смонтируем и запустим, обучим персонал. Расходники и сервис — в Севастополе и по Крыму.
